Der Seilzug eignet sich zum Transport von Lasten zwischen 75kg (25m Hubhöhe), bzw. 150kg (12,5m Hubhöhe). Er läst sich idealerweise an einem Gerüst befestigen, wobei dieses aufgrund der Hebelwirkung, in der Hauswand verankert sein muss. Es können Eimer bis zu einem Durchmesser von 30cm oder Steine; Schutt; Fliesen oder Ähnliches in einem Korb transportiert werden. Die Erweiterung der Hublast auf 150kg erfolgt durch eine Umlenkrolle, welche am Korb befestigt wird um die eine Hälfte der Gewichtskraft des Transportgutes auf der einen Seite direkt in den Kragarm einzuleiten und die andere Hälfte vom Hubmotor ziehen zu lassen. Der Motor ist mit einem Anschlagschalter versehen, der den Motor bei erreichen der maximalen Höhe ausschaltet. Außerdem sind 2 Not-Aus-Schalter - am Gerät selbst - und auf der Bedienungskonsole. Der Kragarm ist drehbar gelagert, sodass die hochgefahrene Last in die Arbeitsebene des Anwenders hineingedreht werden kann.

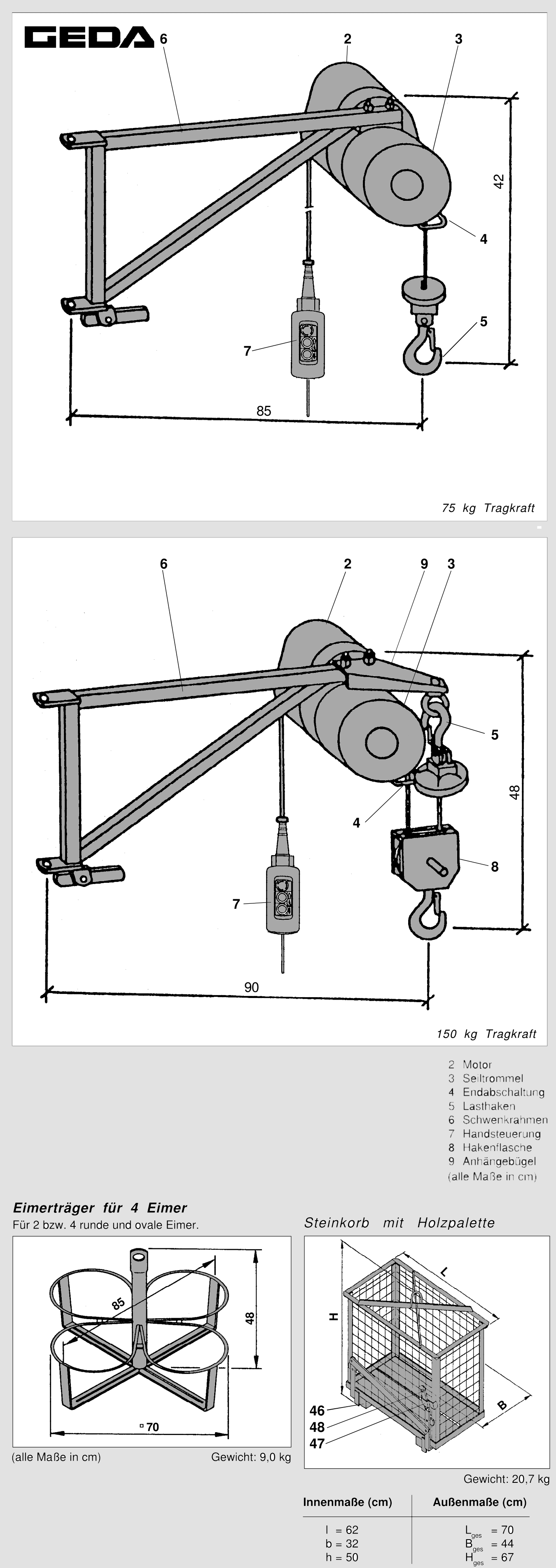

Technisches Datenblatt

Leistungskennzahlen ohne Umlenkrolle
Motorleistung	0,4kW
Motordrehzahl	1380/min
Tragfähigkeit	75kg
Hubgeschwindigkeit max.	28m/min
Mindestbruchkraft	9kN
Hubhöhe	25m
Schwenkradius Rahmen	0,85m

Leistungskennzahlen mit Umlenkrolle
Motorleistung	0,4kW
Motordrehzahl	1380/min
Tragfähigkeit	150kg
Hubgeschwindigkeit max.	14m/min
Mindestbruchkraft	9kN
Hubhöhe	12,5m
Schwenkradius Rahmen	0,85m

Elektrische Daten
Anschluß	230V/ 1~/ 50Hz/ 2,2A

Logistische Daten
Maße Schwenkarmzug (L x B x H)	52cm x 38cm x 30cm
Maße Schwenkarm (L x B x H)	85cm x 55cm x 7cm
Maße 4-Eimerträger (L x B x H)	70cm x 70cm x 48cm
Maße Steinkorb (L x B x H)	70cm x 44cm x 67cm
Gewicht Seilwinde+Schwenkarm	36,4kg
Gewicht Umlenkrolle	2,4kg
Gewicht Hakenflasche für Umlenkrollenaufbau	2,5kg
Gewicht 4-Eimerträger	9kg
Gewicht Steinkorb	20,7kg
Gewicht Handsteuerung 28m	7kg

Sonstiges
Seildurchmesser	4mm
Arbeitsgeräusch	80dB(A)/td>

letzte Speicherung der Technischen Daten: 26.05.19
letzte Speicherung der Beschreibung: 26.05.19
Änderungen vorbehalten
