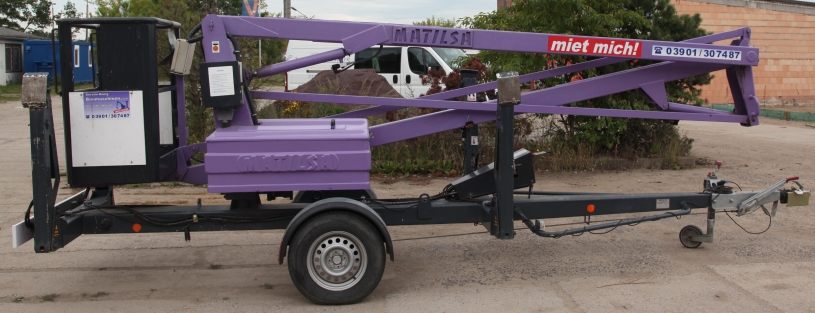

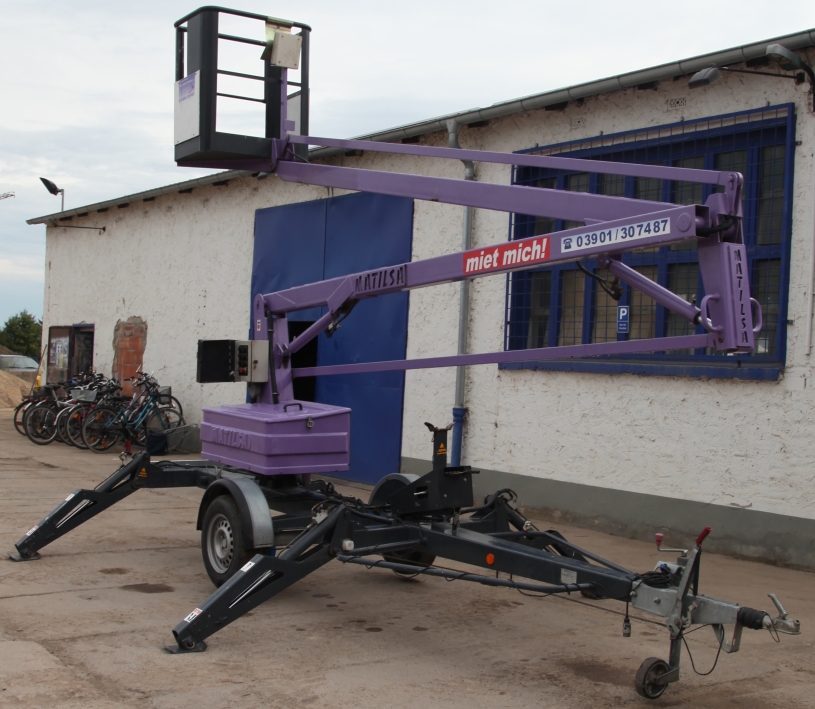

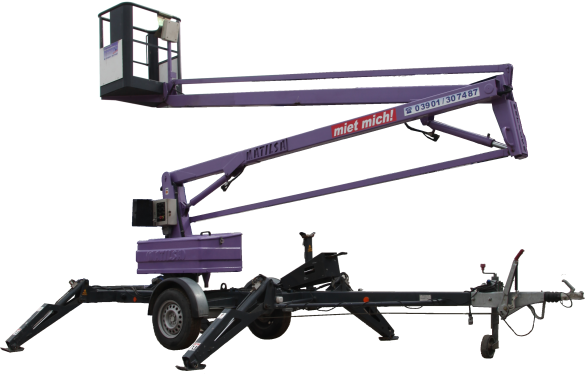

Die Anhänger-Hubarbeitsbühne Matilsa Parma 12 eignet sich für ebenes Gelände und relativ leicht zugängliche Orte. Sie benötigt einen 230V-Netzanschluss und kann nur über PKW oder per Hand bewegt werden.

Fehlersuche

Ausleger fahren nicht mehr hoch

• Ist die Stromversorgung noch sichergestellt?
• Prüfen, ob Verlängerungskabel steckt
• Prüfen, ob Kabel geknickt oder gequetscht
• ggf. elektrisches Gerät in Kabel stecken und auf Funktion überprüfen
• Ist die Bühne in Länge und Breite noch in Waage?
• Antwort auf Dosenlibellen überprüfen
• ggf. Abstützung ein Stück hochfahren
• ggf. Abstützung zur Druckverteilung mit Platten unterfüttern
• ggf. Abstützung neu ausrichten
• Sind die Fußplatten noch eingerastet?
• Ausleger ablassen
• Abstützung ein Stück hochfahren
• Abstützung zur Druckverteilung mit Platten unterfüttern
• Abstützung neu ausrichten
• Ausleger fahren immer noch nicht hoch!
• Anrufen
• Fehlerquelle: ein oder mehrere defekte Endlagenschalter der Abstützung
• Fehlerquelle: Befestigungsbleche der Endlagenschalter der Abstützung verschoben oder verbogen
• Fehlerquelle: Sensorik Ausrichtungsvektor (x-y-Ebene) überprüfen
Abstützung reagiert nicht

• 3-Wege-Hahn auf Stützenbetrieb umgeschaltet?
• 3-Wege-Hahn parallel zum Bühnenchassis schalten
• Liegt der Korbausleger in der Endlage?
• Korbausleger in vorgesehene Endlage auflegen
• Abstützung reagiert immer noch nicht!
• Anrufen
• Fehlerquelle: Endlagenschalter unter Auslegerauflage verstellt oder kaputt
• Fehlerquelle: Kabelbruch oder loser Kontaktstecker Endlagenschalter

Technisches Datenblatt

Logistische Daten
Gesamtgewicht	1200kg
Transportlänge	5,95m
Transportbreite	1,60m
Transporthöhe	1,91m

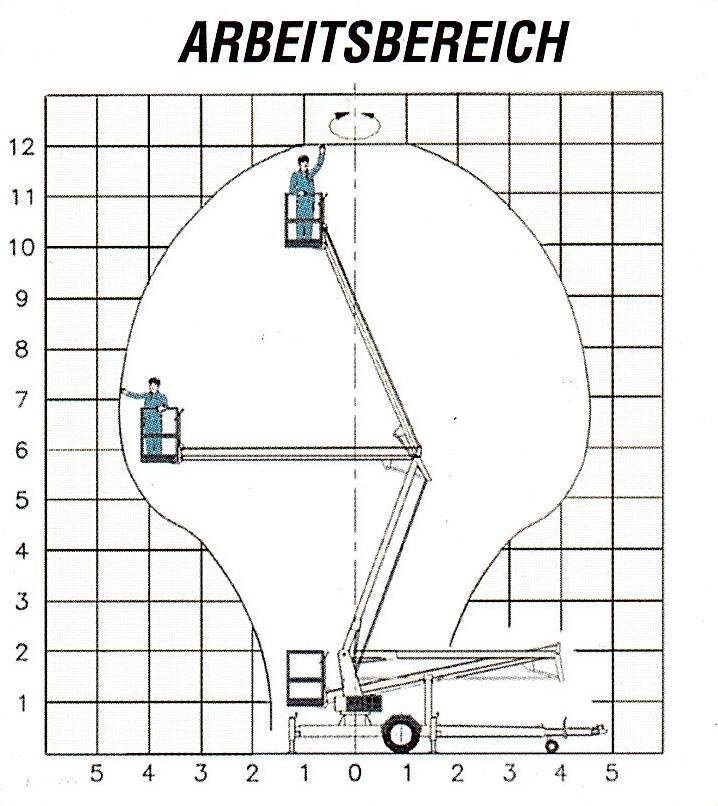

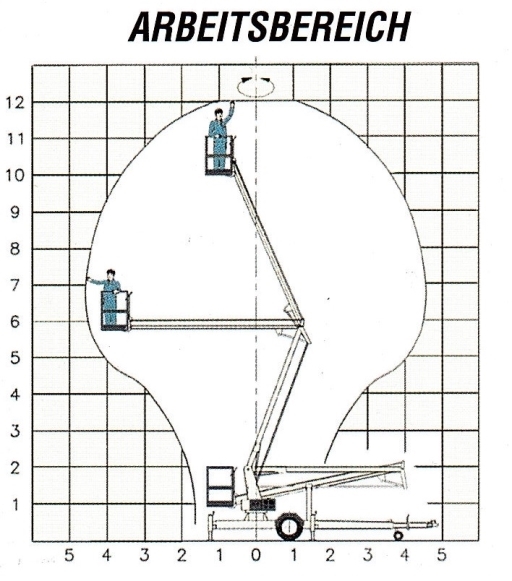

Arbeitsbereich
Arbeitshöhe	12,00m
max. Plattformhöhe	10,26m
max. seitl. Reichweite	4,75m
Arbeitskorb (LxB):	0,63m x 0,94m
allgemeine Korblast	200kg
Bühnen Schwenkbereich	endlos
max. Abstützbreite	3,50m
Abstützlänge	ca. 1,8m
Platten unter Abstützung bei	Kies auf festem Untergrund/ nassem Rasen
Bühne nicht benutzen bei	losem Sand
max. Arbeitsgefälle	2,5°
max. zul. V (Wind):	12,50m/s

Betriebsdaten
Spannungsversorgung	220V, 50Hz, 16A
Reifendruck max.	2,5bar

Ergonomische Daten
Lärmwert (elektr.)	70,0dBa

letzte Speicherung der Technischen Daten: 31.10.21
letzte Speicherung der Beschreibung: 26.05.19
Änderungen vorbehalten
