Hochbaulaser
Pulsar H mieten

Titelbild
Vorschaubild 1 Vorschaubild 2 Vorschaubild 3

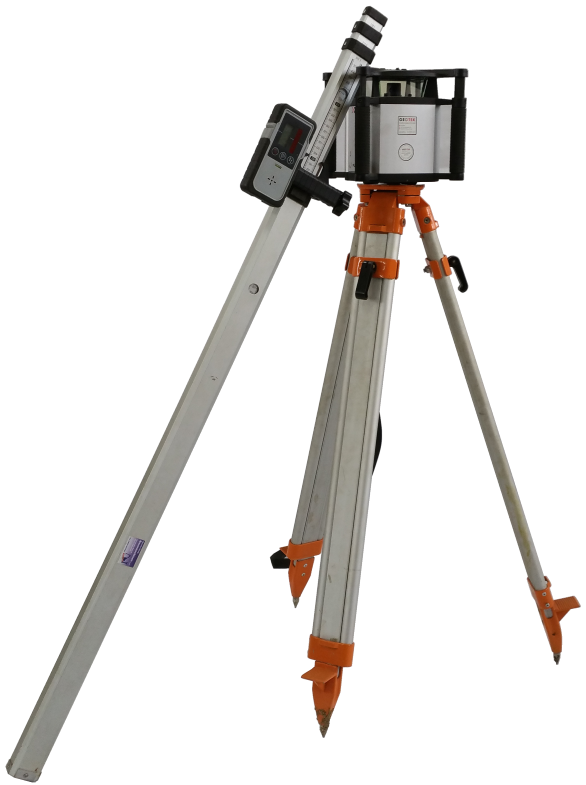

Der vollautomatische Horizontallaser Pulsar H nivelliert sich bis zu 5° Unebenheit selbst aus. Sollte sich die Lage des Gerätes verändern, regelt dieser innerhalb der 5°-Toleranz nach. Dies kann über die automatische Driftabschaltung aber auch verhindert werden, sodass die Laserrotation stoppt. Der Flächenlaser ist für den Innen- und Außenbereich zugelassen und wird per Akku betrieben. Er ist mit einem robusten staub-/wasserdichten Gehäuse geschützt und für alle horizontalen Nivellements geeignet. Im Falle starker Temperaturschwankungen, sollte der Elektronik einige Zeit zum aklimatisieren gelassen werden, um die Genauigkeit zu gewährleisten. Der Hochbaulaser wird mit Teleskop-Nivellierlatte TN14, bzw. TN15; Empfänger PDR60; Zieltafel und dem Universalstativ FS20 zum Einsatz gebracht. Der Empfänger kann z.B. an der Alu-Messlatte befestigt werden. Diese ist auf 4,00-, bzw. 5,00m teleskopierbar und verfügt über eine cm-Teilung auf der Vorderseite oder auch eine Zollstockeinteilung auf der Rückseite. Das Stativ verfügt über 3 einzeln teleskopierbare Füße zur groben Ausrichtung der Plattform auf welche der Hochbaulaser geschraubt wird. Im Koffer befindet sich eine Laserschutzbrille.

Technisches Datenblatt

Technisches Datenblatt
Leistungskennzahlen
Genauigkeit Laser ±1mm auf 10mm
Selbstnivellierbereich ±5°
Reichweite Empfänger PDR60 300m
Betriebsdauer 20h
Rotationsgeschwindigkeit 600U/min
Logistische Daten
Maße Koffer (LxBxH) 54cm x 25cm x 45cm
Maße Stativ (LxBxH) 5,7cm x 3,9cm x 118,8cm
Maße Nivellierlatte (LxBxH) TN14: 6,0cm x 3,8cm x 101cm
TN15: 5,5cm x 3,8cm x 122cm
Gewicht Gerät 3,8kg
Gewicht Empfänger PDR60 0,2kg
Gewicht Stativ 3,5kg
Gewicht Nivellierlatte TN14: 1,4kg
TN15: 1,7kg
Sonstiges
Lasertyp Diode
Laserklasse 2
Wellenlänge Licht 635nm
Temperaturbereich -20°C - 50°C
Staub/Wasserschutz Gerät: IP56
Empfänger: IP66
Höheneinstellung Stativ 105 - 165cm
Höhe Messlatte TN14: max. 4,00m
TN14: max. 5,00m
Teilung Messlatte cm und mm
