Nivelliergerät
No. 10-26 mieten

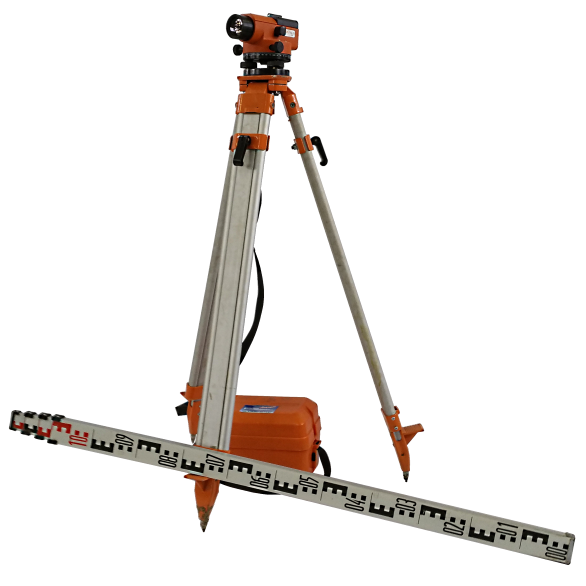

Titelbild
Vorschau 1 Vorschau 2 Vorschau 3







Das Nivellierinstrument von Geo Fennel wird mit Teleskop-Nivellierlatte TN14, bzw. TN15 und dem Universalstativ FS20 zum Einsatz gebracht. Die Alu-Messlatte kann mit einer Dosenlibelle versehen werden. Sie ist auf 4,00-, bzw. 5,00m teleskopierbar; verfügt über eine cm-Teilung auf der Vorderseite und außerdem eine Zollstockeinteilung auf der Rückseite für lichte Maße. Das Stativ verfügt über 3 einzeln teleskopierbare Füße zur groben Ausrichtung der Plattform; der Nivellier selbst wird über 3 Einstellschrauben nach der integrierten Wasserwaage gestellt und den Rest gleicht ein integrierter Zielachskompensator, bis maximal 15 Minuten, aus. Der Baunivellier eignet sich zur Ermittlung von Höhenunterschieden, bzw. der Landesvermessung im Bauingenieurswesen. Die Genauigkeit beträgt 2mm Doppelnivellement auf 1km. Das Gerät kommt durch seine Metallverkleidung sehr robust daher und wird zum Transport in einem gepolsterten Koffer verstaut. Die Innenoptik ist mit Gas befüllt, wodurch ein Beschlagen der Linse verhindert wird. Außerdem ist das Gerät mit einem optischen Zielkollimator ausgestattet, der eine schnelle Ausrichtung auf die Messlatte bei unendlicher Objektweite ermöglicht.

Technisches Datenblatt

Technisches Datenblatt
Leistungskennzahlen
Doppelnivellement 2mm/1km
Fernrohrvergrößerung 26x
Minimum Zielweite 0,5m
Gesichtsfeld 3,5m auf 100m
Dosenlibelle 8' / 2mm
Arbeitsbereich Kompensator ±15'
Einspielgenauigkeit ±0,5"
Horizontalkreiskreis 400gon / 360°
Direkte Ablesung 1gon / 1°
Schätzung 0,1gon / 10'
Logistische Daten
Maße Koffer (LxBxH) 26,5cm x 16,5cm x 18,5cm
Maße Stativ (LxBxH) 5,7cm x 3,9cm x 118,8cm
Maße Nivellierlatte (LxBxH) TN14: 6,0cm x 3,8cm x 101cm
TN15: 5,5cm x 3,8cm x 122cm
Gewicht Gerät 1,8kg
Gewicht Nivellierlatte TN14: 1,4kg
TN15: 1,7kg
Sonstiges
Objektivdurchmesser 40mm
Staub/Wasserschutz IP54
Höheneinstellung Stativ 105 - 165cm
Höhe Messlatte TN14: max. 4,00m
TN14: max. 5,00m
Teilung Messlatte cm und mm


Bedienungsanleitung herunterladen
